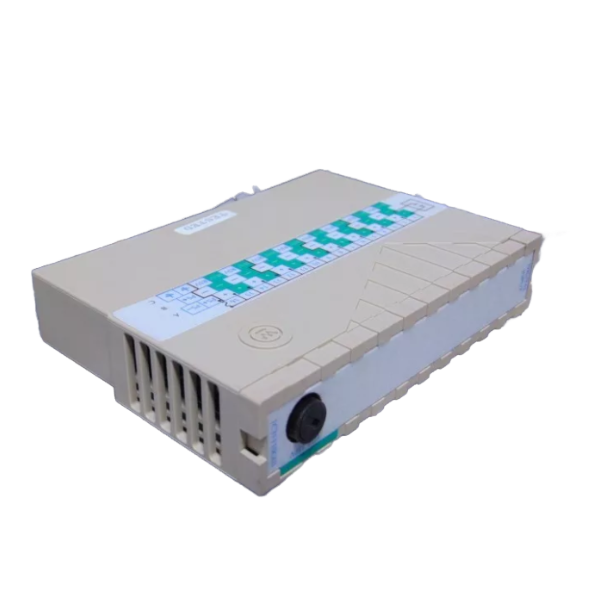

Westinghouse 1C31110G01 Digitaleingang (24 VAC/DC oder 48 VDC single ended)
Beschreibung
| Herstellung | Westinghouse |
| Modell | 1C31110G01 |
| Bestellinformationen | 1C31110G01 |
| Katalog | Ovation |
| Beschreibung | Westinghouse 1C31110G01 Digitaleingang (24 VAC/DC oder 48 VDC single ended) |
| Herkunft | Deutschland |
| HS-Code | 85389091 |
| Dimension | 16 cm x 16 cm x 12 cm |
| Gewicht | 0,8 kg |
Details
10-2.2. Persönlichkeitsmodule
Es gibt zwei Personality-Modulgruppen1 für das Digital Input Module:
• 1C31110G01 bietet unsymmetrische Eingänge.
• 1C31110G02 bietet differenzielle Eingänge.
Tabelle 10-1. Digitales Eingabe-Subsystem
Wenn der 125VAC/VDC-Digitaleingang Emod (1C31107G02) in Anwendungen ohne den abgesicherten Pmod (5X00034G01) verwendet wird, werden zusätzliche externe Sicherungen oder andere Strombegrenzungsgeräte an den gefährlichen Eingängen empfohlen, um zusätzlichen Schutz für die externe Verkabelung und Stromquelle zu bieten.
Vorsicht bei CE-zertifizierten Systemen:
Jede Basiseinheit, die ein 125VAC/DC-Digitaleingangselektronikmodul (1C31107G02) mit einem Differential-Digitaleingangspersönlichkeitsmodul (1C31110G02) und Schnittstellen zu gefährlicher Spannung (>30 V RMS, 42,4 V Spitze oder 60 VDC) enthält, muss mit einem Warnschild vor gefährlicher Spannung (1B30025H01) auf der Basiseinheit versehen sein.
Jede Basiseinheit, die ein 125VAC/DC-Digitaleingangselektronikmodul (1C31107G02) mit einem Single-Ended-Digitaleingangspersönlichkeitsmodul (1C31110G01) und Schnittstellen zu gefährlicher Spannung (>30 V RMS, 42,4 V Spitze oder 60 VDC) enthält, muss auf ALLEN Basiseinheiten im Zweig ein Warnschild vor gefährlicher Spannung (1B30025H01) aufweisen.
Dieses Etikett muss an einer sichtbaren Stelle auf der Basiseinheit angebracht werden, vorzugsweise über dem Ersatzsicherungsfach.
Dies muss aus den Projektzeichnungen ersichtlich sein.
